Stabl. Etikettér. Brand.
Med imponerende præcision, stabilitet og ydeevne sætter enheden en etiket i fuld størrelse rundt om ruller med 3–10 snusdåser – samtidig med at krympefolien glattes ud under etiketteringen.
|
35/min
|
Maks. kapacitet
|
|
±0.5 mm
|
Placeringsnøjagtighed
|
|
3-10
|
Dåser pr. multipakke
|
|
Ø300 mm
|
Maks. etiketrulle
|
Nøgleord.
|
Funktioner
|
Fordele
|
- Rundt om-etikettering af krympefolierede multipakker med 3 til 10 dåser
- Placeringsnøjagtighed på ±0,5 mm ved op til 35 multipakker/minut
- Modul med tre ruller glatter krympefolien, mens etiketten påføres
- SDA 300-dispenser håndterer etiketter op til 300 mm i højden og 500 mm i længden
- Valgfri ICE Zodiac Eagle termisk inkjet printer variable data inline
- Højre- og venstrevendt layout, så løsningen passer til fabrikkens indretning
|
- Kontinuerlig, robust standalone-drift 24/7
- Enkel manuel eller automatisk indføring med skånsom produkthåndtering
- Kompakt maskine for nem integration i eksisterende linjer
- Ensartet og professionelt slutresultat på hver multipakke
|
Sådan fungerer den.

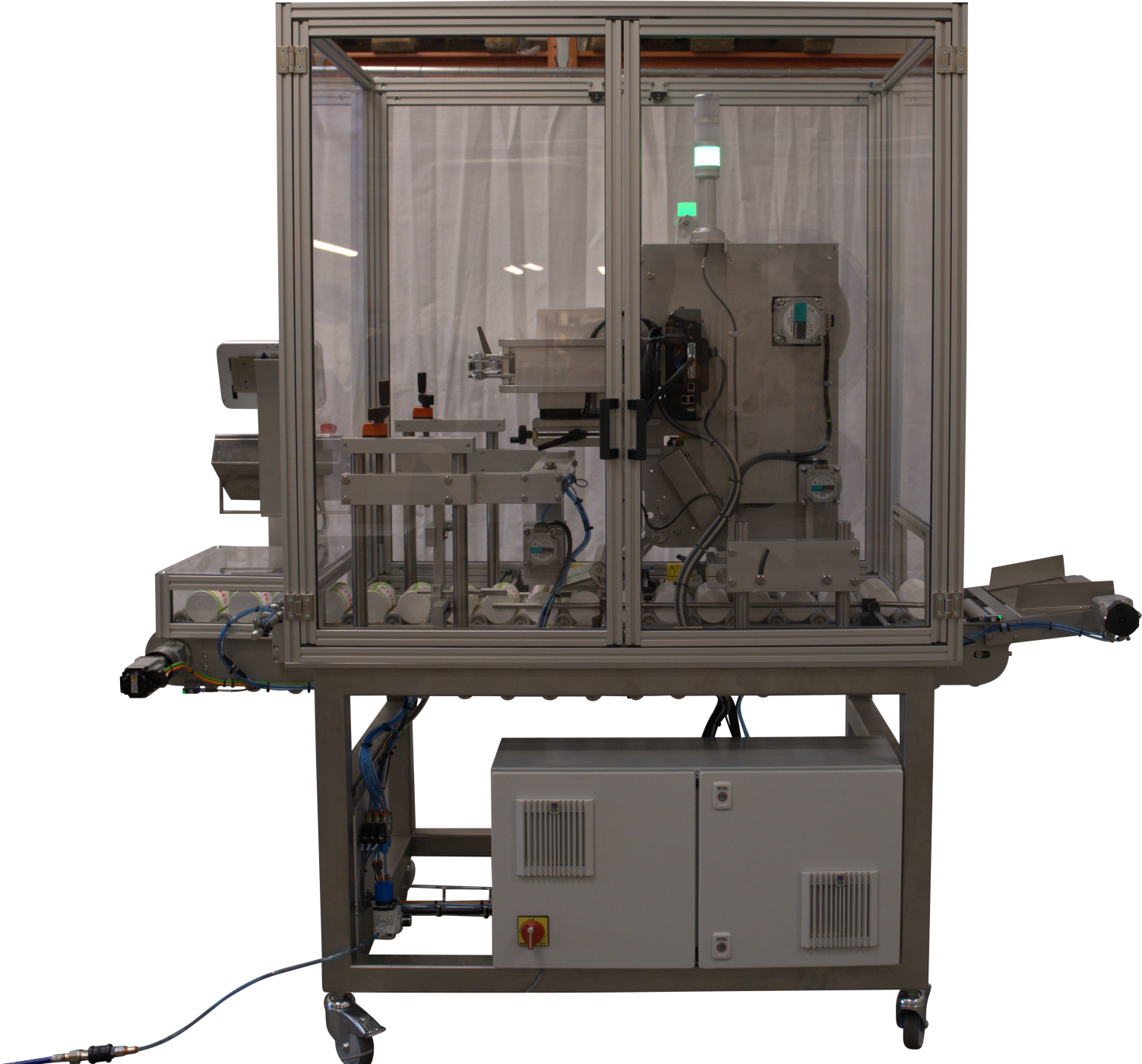

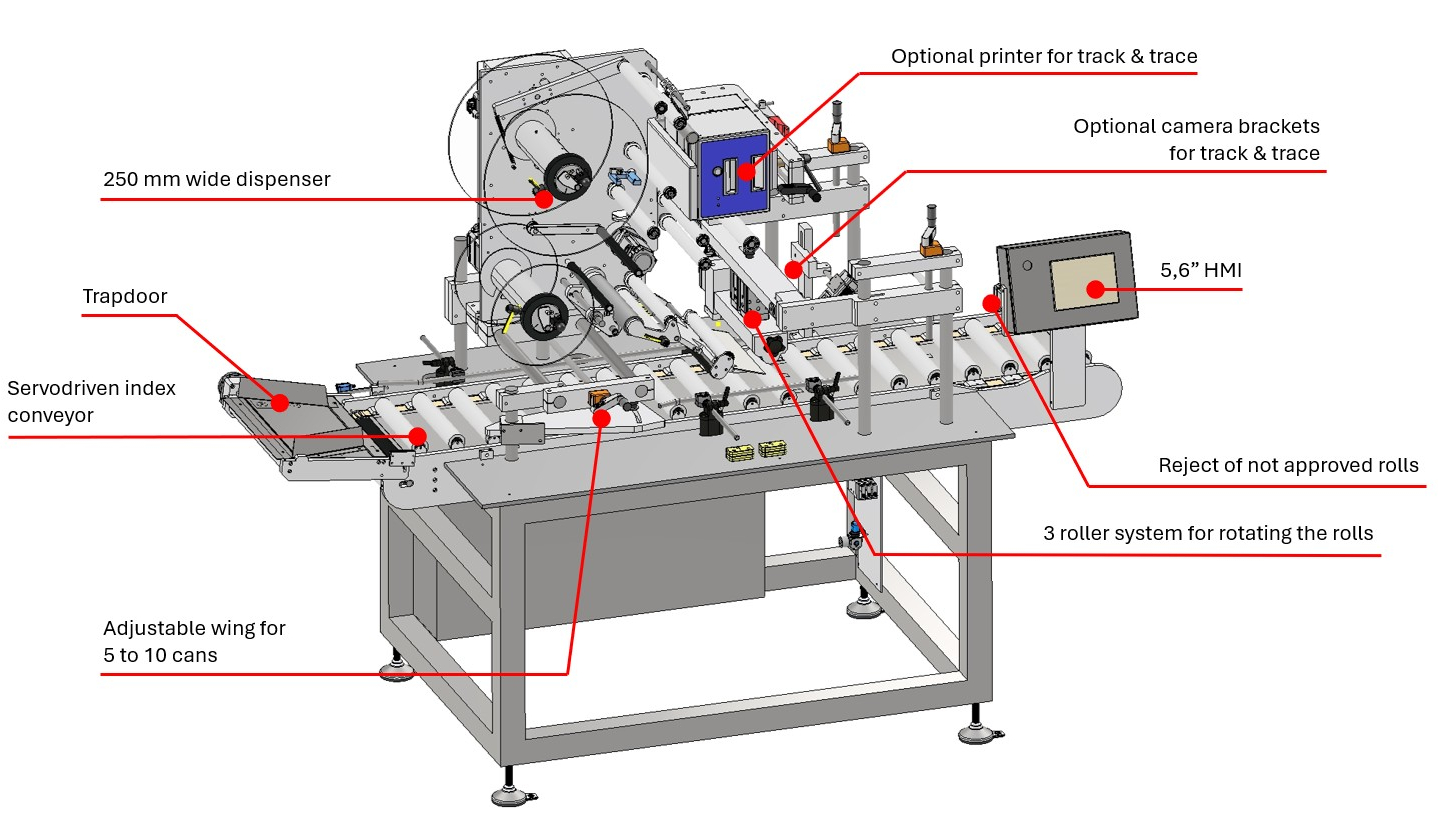

Rullerne føres fra krympetunnelen – eller ilægges manuelt – på et servodrevet transportbånd, som fører dem gennem en afskærmet etiketteringssektion og ind i et 3-valse modul.
En enhed trykker forsigtigt mod multipakrullen og roterer den, mens etiketten føres ind imellem. Dermed glattes krympefolien, og etiketten vikles rundt om rullen i én kontrolleret bevægelse.
Rullen trækkes derefter tilbage, og transportøren fører den færdige multipakke videre til et pakkebord eller en opsamlingsbeholder.
Teknologien.

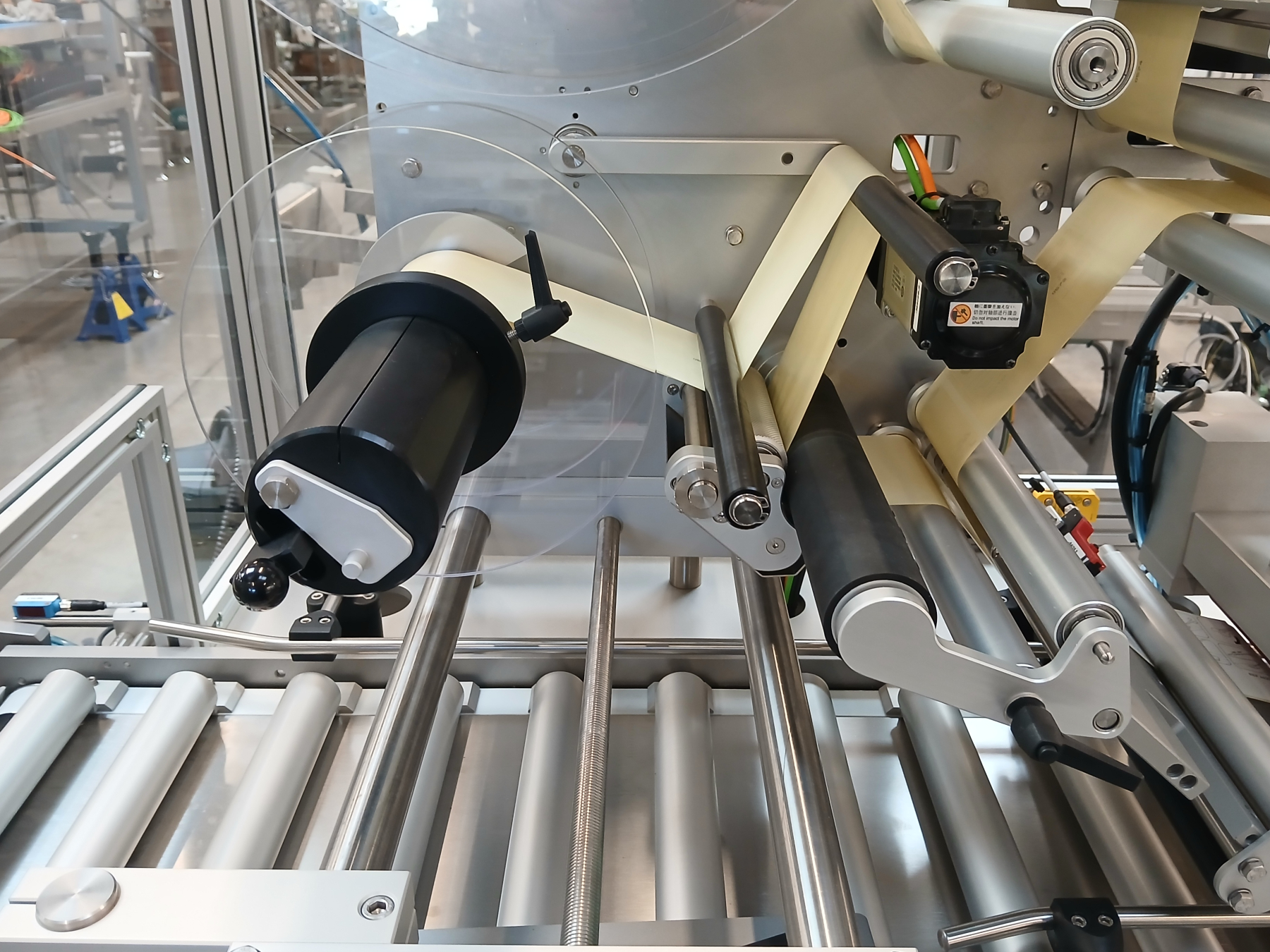

SDA 300-servodispenseren nøjes ikke med at påsætte etiketten – den roterende rulle udglatter folder og overskydende folie undervejs, så rundt om-etiketten ligger fladt og giver hver dåserulle et færdigt og branded udtryk.
Med den valgfrie ICE Zodiac Eagle printer maskinen variable data direkte på etiketten i samme arbejdsgang.
Ruller og hastighed.
|
|
|
Etiketter.
|
|
|
Multipakke-specifikationer
|
Dåse Ø50–Ø80 mm.
Ruller med 3 til 10 dåser
|
|
Specifikationer
|
Maks. højde 300 mm (typisk 60 mm).
Maks. længde 500 mm (typisk 25 mm)
|
|
Hastighed
|
Op til 35 ruller pr. minut
|
|
Type
|
Selvklæbende etiketter og termoetiketter
|
|
Præcision
|
±0,5 mm placeringsnøjagtighed (afhængigt af etiket-/produktkvalitet)
|
|
|
|
Elektrisk og mekanisk.
|
|
|
|
|
|
Strømforsyning
|
1 x 230 V + N + PE
|
|
Linjeretning
|
Højre / venstre
|
|
Trykluft
|
Ren og tør luft, 6 bar
|
|
Produktionsmiljø
|
5–40 °C. 20–85 % RH, ikke-kondenserende
|
|
Konstruktion
|
Rustfrit stål, anodiseret aluminium og POM
|
|
Dimensioner
|
L 2050 mm x B 970 mm.
Transportørhøjde 900 mm.
Maks. højde 2000 mm
|
|
Beskyttelsesklasse
|
IP66 (ekskl. printer)
|
|
Vægt
|
±175 kg
|
|
Certificering
|
CE. UL på forespørgsel
|
|
|
|
Teknik
|
|
|
Betjening
|
|
|
Dispensering
|
Elmoprint SDA 300 rundt om-dispenser
|
|
Brugerniveauer
|
Operatør
Tekniker
Superbruger
|
|
Styring
|
5,7” HMI-farvetouchskærm (Eaton)
|
|
Sprog
|
Dansk og engelsk, andre på forespørgsel
|
|
Motor & PLC
|
Panasonic A6 400 W servo
Tri-Motion
|
|
Manualer
|
Bruger, Service, Backup, Rengøring, Komponentliste, Tegninger, Reservedele, Datablade
|
|
Signaler
|
Start, Klar, Advarsel om lav etiketbeholdning, Etiketskift, Alarm, Nødstop, Frasorteringsalarm
|
|
|
|
|
Recepter
|
Indbygget etiketdatabase med op til 99 recepter
|
|
|
|
|
Printere
|
Tilvalg: ICE Zodiac Eagle termisk inkjet, variable data
|
|
|
|
Tilvalg og udvidelser
- Kamerasystem til kontrol af etikettens tilstedeværelse
- Yderligere sprog
- Vision-system til etiketregistrering
- Kontrol af multipack-længde
- I/O til track & trace
- Faldlem ved ‘ingen produkter i krympetunnel’
- ICE Zodiac Eagle (printareal 107 x 75 mm)
