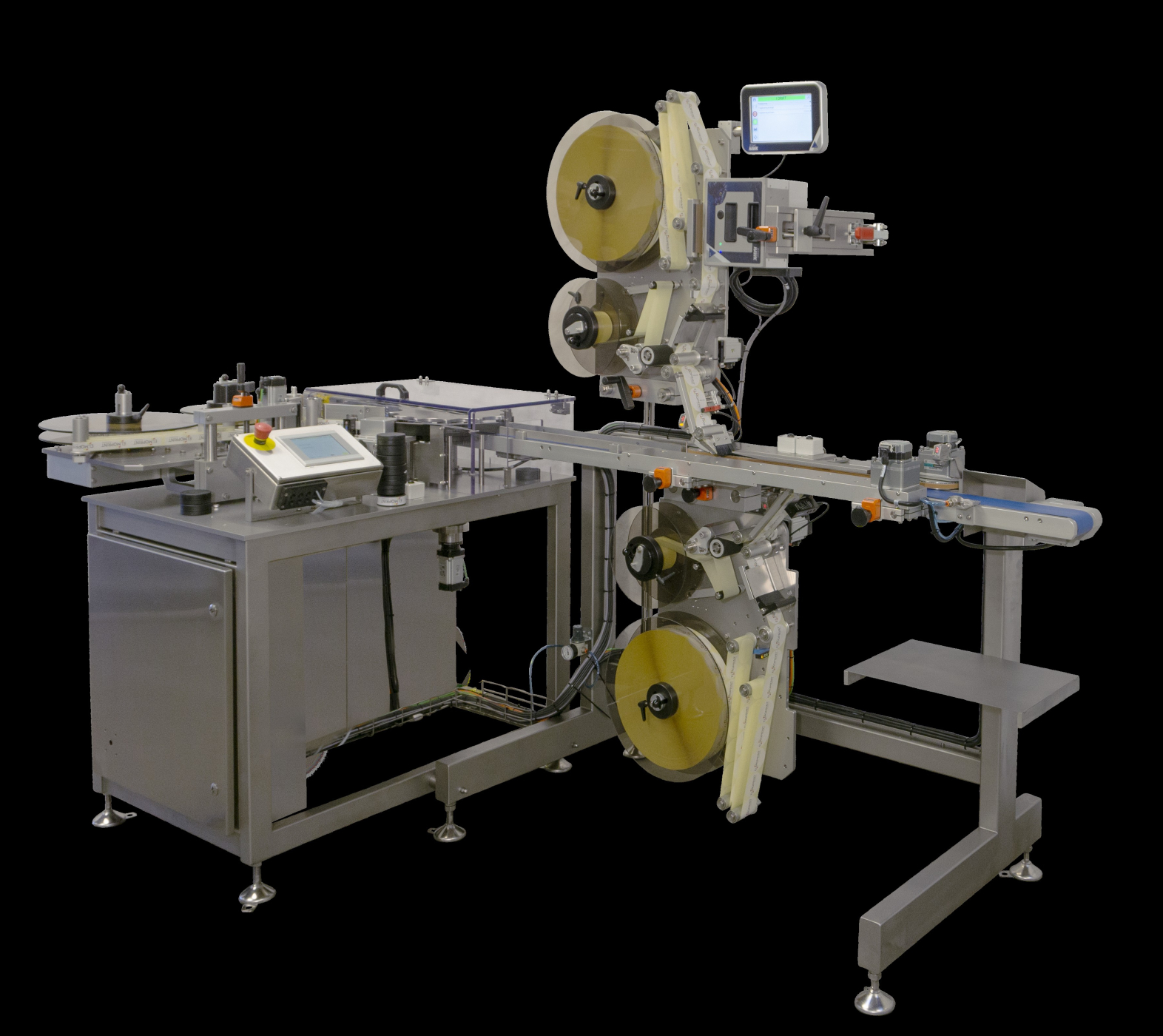

Dåser.

Bedste præcision til top, bund og side.

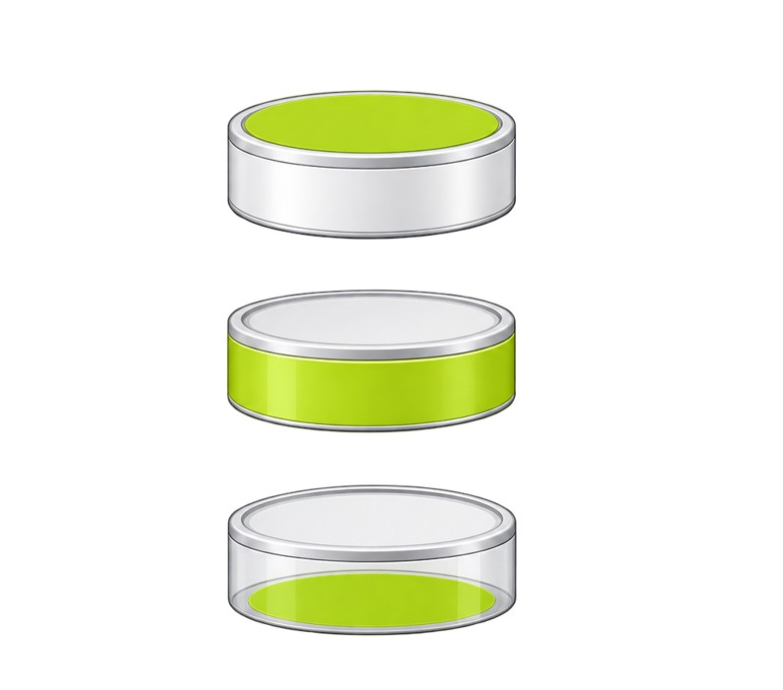

Én dåse. Tre etiketter.
Ekstremt hurtigt. Præcist. Og med integreret kvalitetskontrol.

150/min

Max. kapacitet

±0.2–0.3mm

Placeringsnøjagtighed

3

Etiketter pr. dåse

Ø50–80mm

Dåsestørrelse

Nøglepunkter.

Funktioner

Fordele
  • Top-, bund- og sideetikettering i én integreret linje
  • Standardkapacitet på op til 130 dåser/min., kan opgraderes til 150 dåser/min.
  • Placeringsnøjagtighed på ±0,2 mm (top/bund) og ±0,3 mm (side)
  • Automatisk frasortering af dåser med manglende eller forkert placeret låg
  • Håndterer dåsediametre fra Ø50 til Ø80 mm
  • Fås i højre- og venstrevendt version til parallelle produktionslinjer
  • Kontinuerlig 24/7 drift, solid konstruktion og forstærket bagplade
  • Modulopbygget design, der kan tilpasses nye dåseformater, printere og track & trace løsninger
  • Konstruktion i rustfrit stål, anodiseret aluminium og POM, beskyttelsesklasse IP66
  • Op til 99 recepter og 3 brugerniveauer sikrer hurtige og kontrollerede omstillinger

Sådan fungerer den.

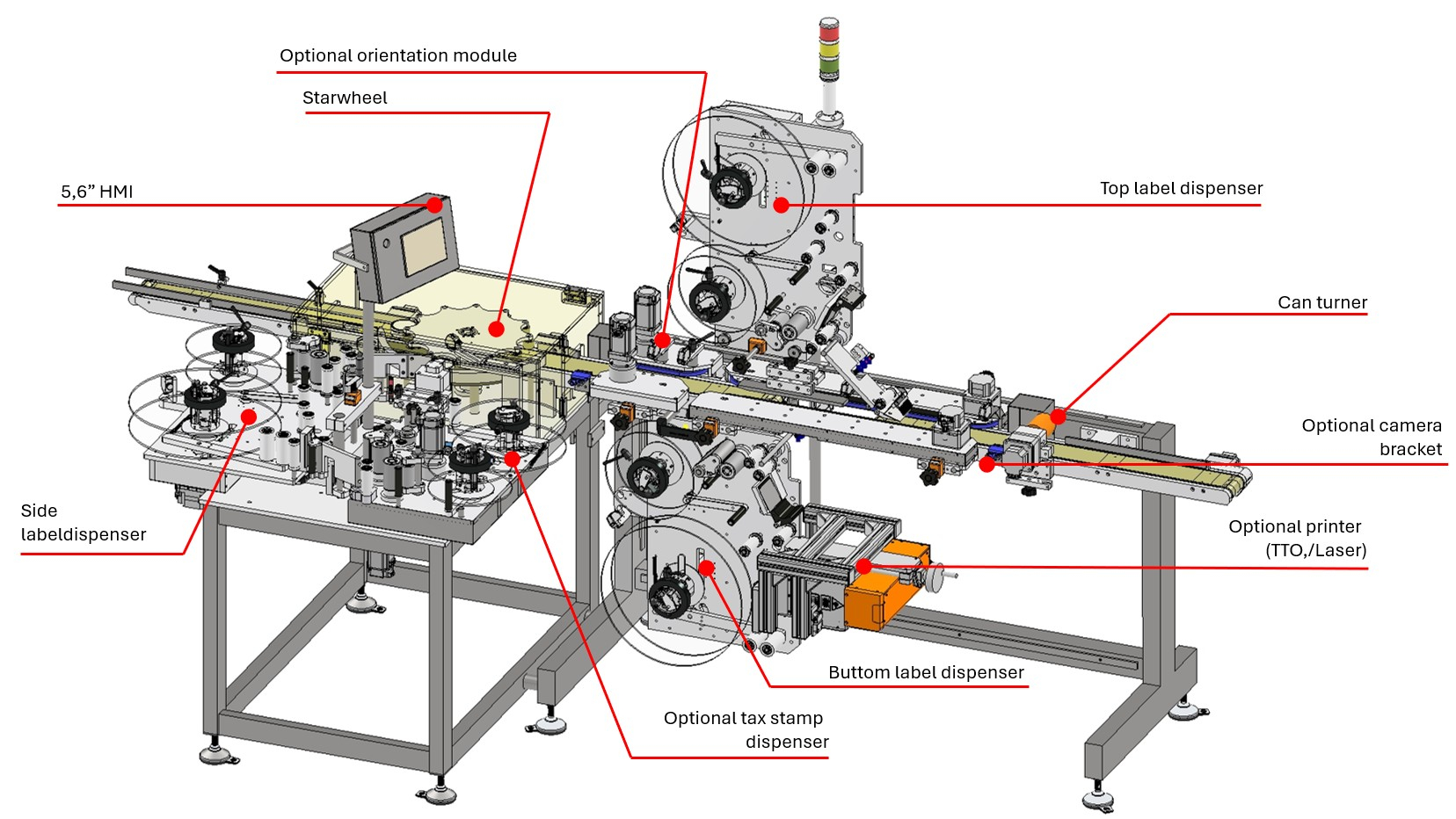

  1. Dåserne føres gennem tre integrerede stationer – top, bund og side – hver med sin egen SDA-etiketdispenser

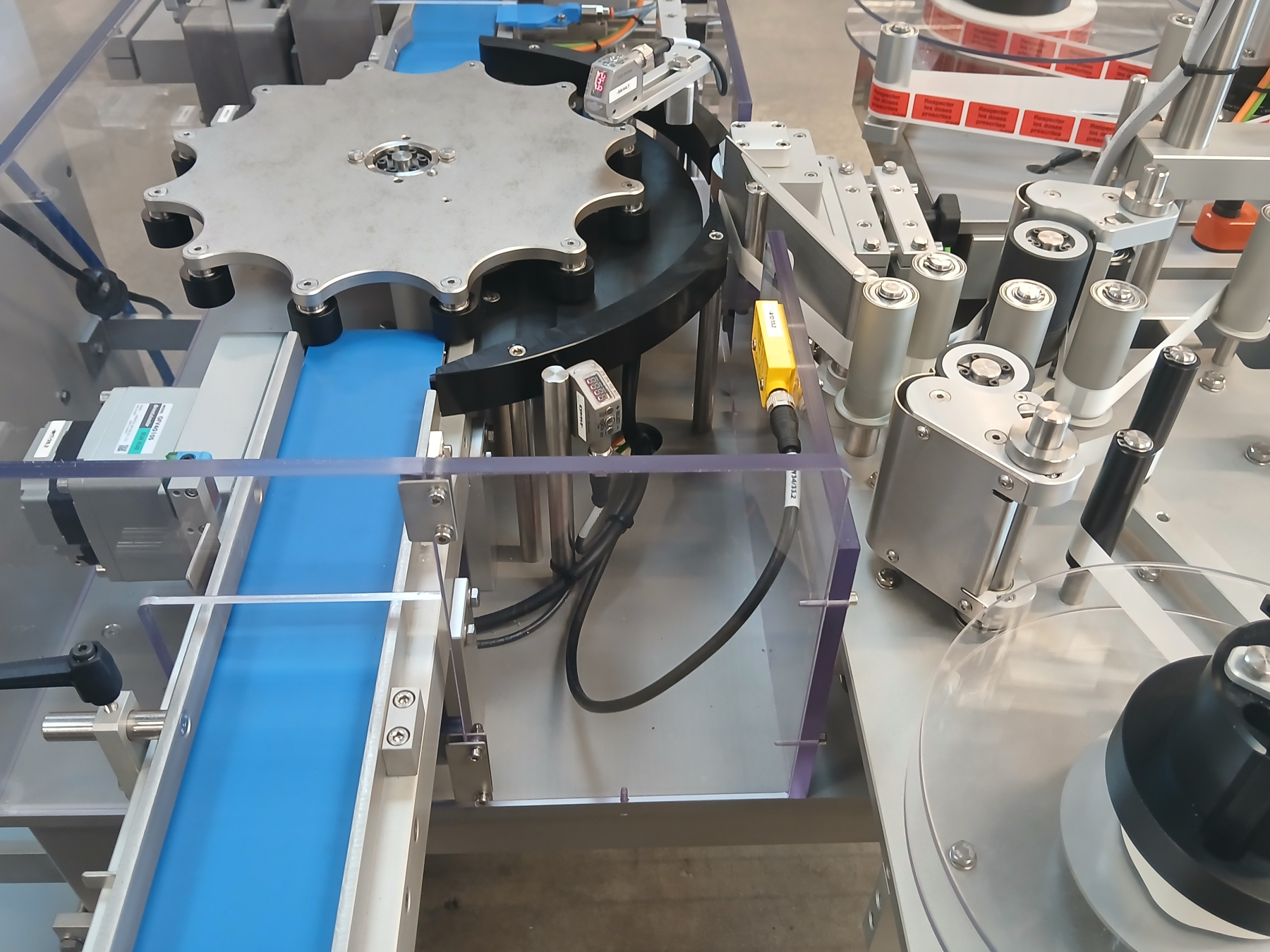

  2. Stjernehjulets hastighed og acceleration samt dispenserindstillingerne er servostyrede og kan justeres via receptsystemet

  3. En valgfri orienteringsfunktion drejer hver dåse til et fast referencepunkt før etikettering af top-, bund- og sideetiket - og et eventuelt skattemærke påføres altid  i korrekt position i forhold til sideetiketten

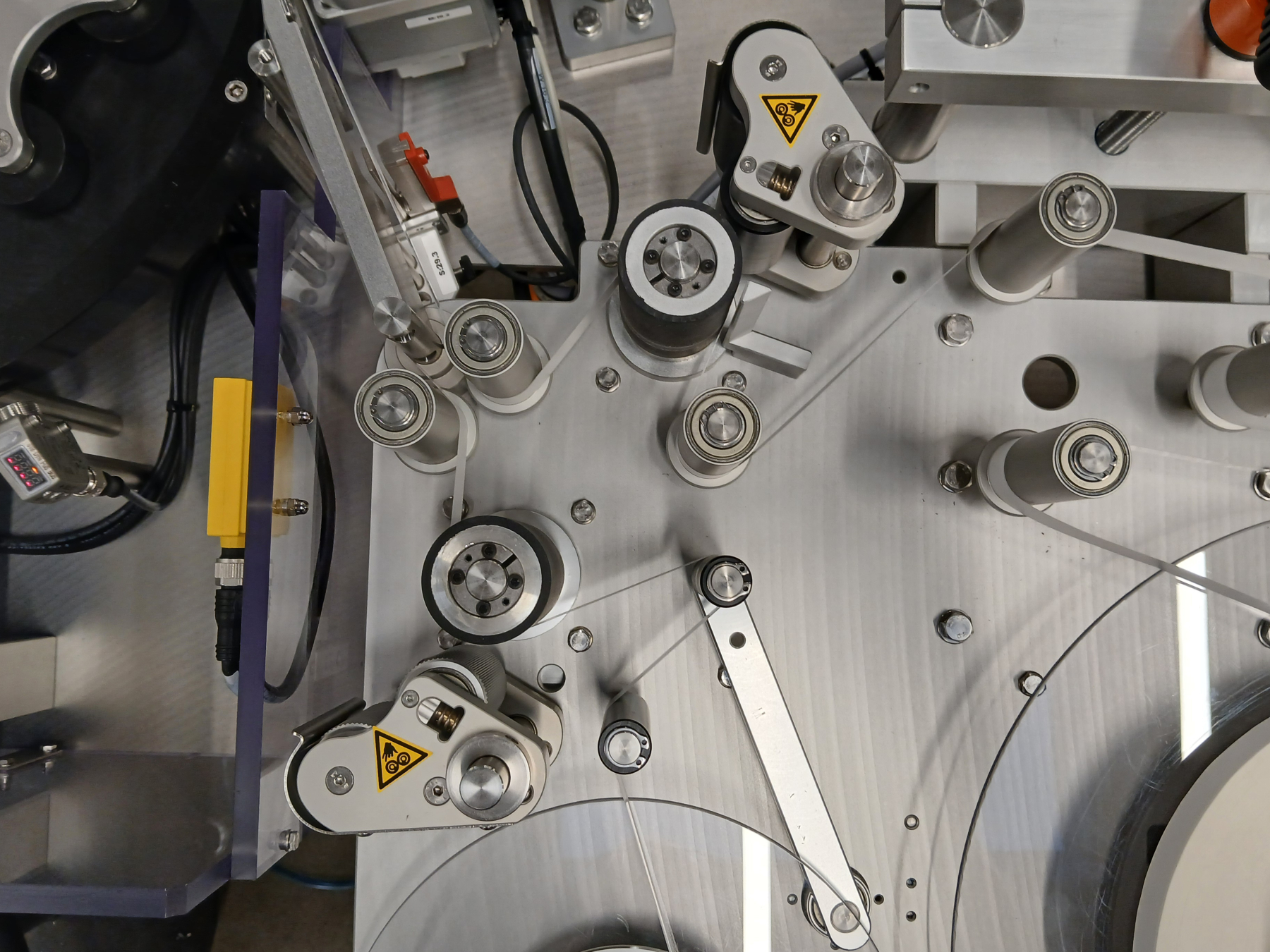

Teknologien – Unikt dispenserdesign med 2 servomotorer.

Én motor skubber, én motor trækker: Elmoprints 2-servosystem fastholder en præcis, receptstyret etiketspænding gennem hele processen ved hastigheder på op til 85 m/min.

Løsningen kan leveres på alle tre dispensere. Den reducerer etiketbrud og øger etiketteringsnøjagtigheden – og vi anbefaler opgraderingen for at opnå den bedst mulige oppetid og præcision, især ved krævende sideetiketter.

Dåser og hastighed.



Etiketter.

Dåsespecifikationer

Diameter Ø50–Ø80 mm (yderligere formater kan leveres)



Top + Bund

Diameter 15–70 mm.

Kerne indrediameter 76 mm.

Rulle yderdiameter op til 400 mm

Hastighed

Op til 150 dåser Ø70 pr. minut

Side

Bredde 12–70 mm.

Længde 15–500 mm.

Kerne indrediameterD 76 mm.

Rulle ydrediameter op til 400 mm

Præcision

Top/bund ±0,2 mm.

Side ±0,3 mm. Overlap på sideetiket ±0,3 mm (afhængigt af etiket-/dåsekvalitet)

 Type Selvklæbende etiketter og termoetiketter

Elektrisk og mekanisk.

Strøm 3 x 400 V + N + PE Linjeretning Højre / venstre
Trykluft Ren og tør luft, 6 bar Produktionsmiljø 5–40 °C. 20–85 % RH, ikke-kondenserende
Konstruktion Rustfrit stål, anodiseret aluminium og POM Dimensioner L 3200 mm x B 1600 mm. Højde ved transportbånd 900 mm. Maks. højde 2000 mm
Beskyttelsesklasse IP66 (ekskl. printer) Vægt ±200 kg
Certificering CE. UL på forespørgsel

Teknik.

Betjening.
Etikettering

Direkte dispensering.

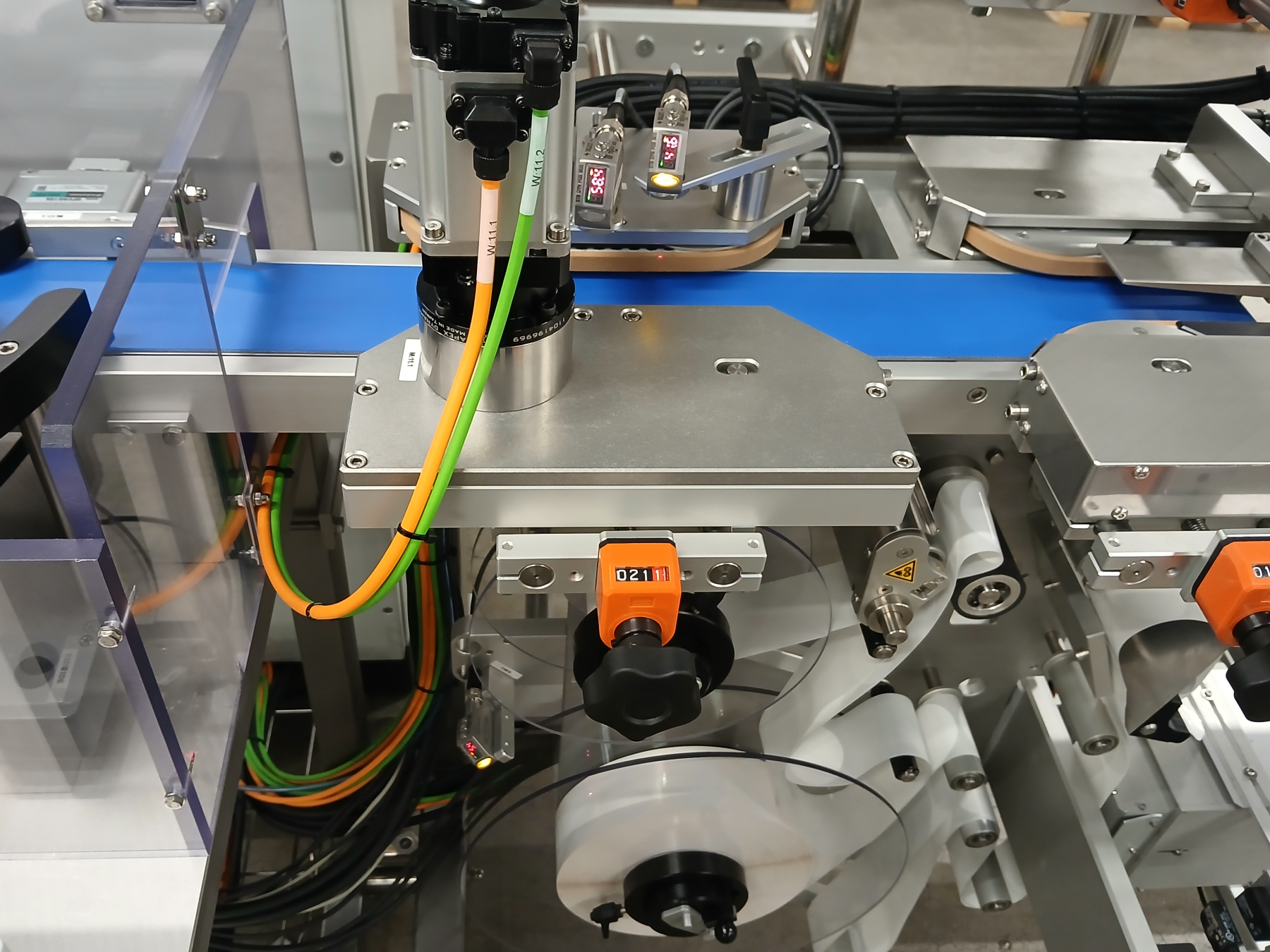

3 stk. SDA-dispensere: 1 top, 1 bund, 1 side

 Brugerniveauer Operatør, Tekniker, Superbruger
Styring 5,7” HMI-farvetouchskærm (Eaton) Sprog Dansk og engelsk, andre på forespørgsel
Motor og PLC

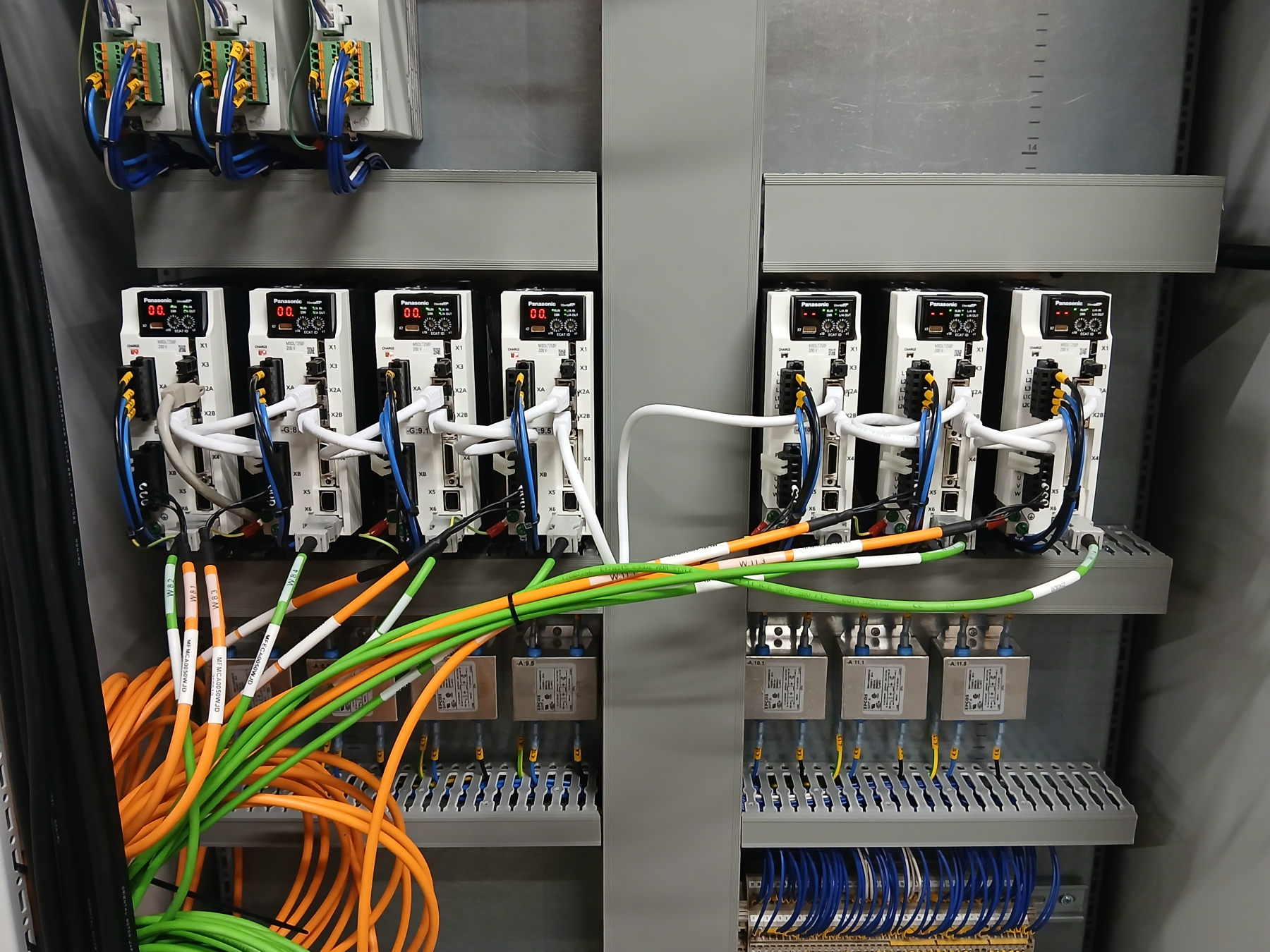

Panasonic A6 400 W servo.

Tri-Motion

 Manualer Bruger, Service, Backup, Rengøring, Komponentliste, Tegninger, Reservedele, Datablade
Signaler Start, Klar, Advarsel om lav etiketbeholdning, Etiketskift, Alarm, Nødstop, Frasorteringsalarm
Recepter Indbygget etiketdatabase med op til 99 recepter
Printere Termotransfer, laser eller andre mærkningssystemer på forespørgsel

Tilvalg og udvidelser.

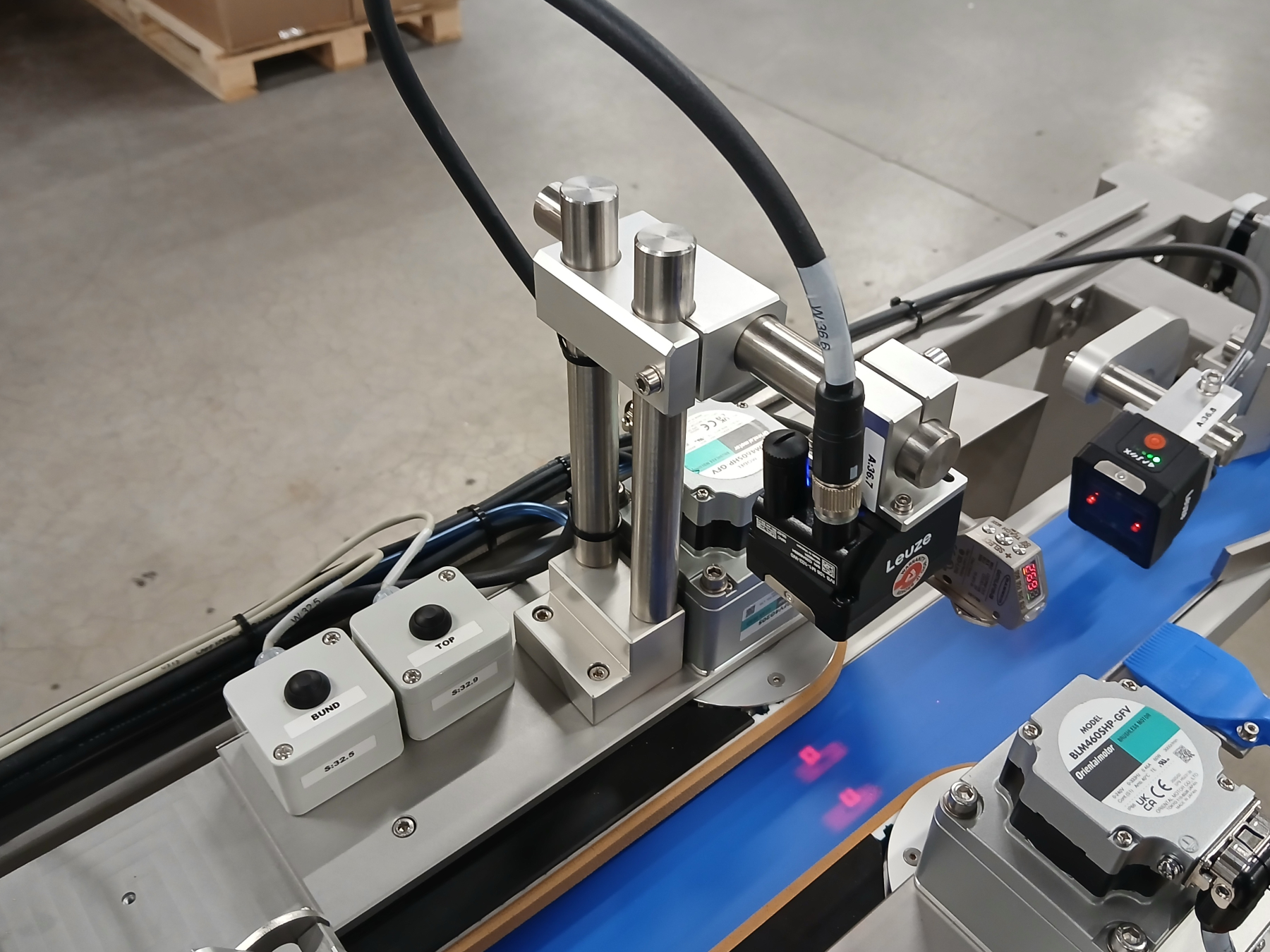

  • Kamerasystem til kontrol af etikettens tilstedeværelse
  • Yderligere sprog
  • Vision-system til etiketregistrering
  • Kontrol af multipack-længde
  • I/O til track & trace
  • Drop gate ved ‘ingen produkter i krympetunnel’
  • Skattemærke
